Sut i brofi peiriant weldio

Er mwyn profi peiriant weldio yn drylwyr a sicrhau ei fod yn gweithredu'n ddiogel ac yn effeithlon, gallwch ddilyn y camau cynhwysfawr hyn yn seiliedig ar safonau ac arferion gorau'r diwydiant:

1. Rhagofalon diogelwch

Gwisgwch offer amddiffynnol: Sicrhewch fod gennych yr offer amddiffynnol personol priodol (PPE), gan gynnwys menig, sbectol ddiogelwch, a helmed weldio .

Cliriwch y gweithle: Tynnwch unrhyw ddeunyddiau fflamadwy a sicrhau bod yr ardal wedi'i goleuo'n dda ac yn rhydd o beryglon .

Gwirio awyru: Sicrhewch awyru cywir er mwyn osgoi anadlu mygdarth niweidiol .

2. Archwiliad Gweledol

Archwiliwch y peiriant: Edrychwch am unrhyw ddifrod gweladwy, craciau, neu gyrydiad ar dai, ceblau a chysylltiadau'r peiriant .

Archwiliwch geblau a chysylltiadau: Gwiriwch yr holl geblau am wisgo, craciau, neu frawdio . Sicrhewch fod cysylltwyr yn dynn a pheidio â gorboethi .

Gwirio sylfaen: Gwiriwch fod y cysylltiadau sylfaen yn ddiogel ac yn rhydd o gyrydiad .

3. Profi Diogelwch Trydanol

Gwiriad cyflenwad cynradd: Sicrhewch fod y ffynhonnell pŵer yn sefydlog ac o fewn gofynion foltedd y peiriant weldio .

Prawf cylched daear: Profwch gylched sylfaen y cyflenwad cynradd i sicrhau ei fod yn bresennol ac wedi'i gysylltu'n gywir .

Prawf Gollyngiadau: Defnyddiwch brofwr inswleiddio 500V i wirio am ollyngiadau o'r prif gyflenwad i'r Ddaear, cyflenwad eilaidd i'r Ddaear, a rhwng cylchedau cynradd ac eilaidd .

4. Profion swyddogaethol

Pŵer ymlaen: Trowch y peiriant ymlaen a gwiriwch fod yr holl reolaethau, switshis a deialau yn gweithredu'n gywir .

Cychwyn Arc: Cychwyn arc gan ddefnyddio'r dull priodol (mig, tig, neu ffon) a sicrhau bod yr arc yn sefydlog ac yn gyson .

Gwirio Allbwn: Gwiriwch fod y peiriant yn cynhyrchu'r foltedd cywir a'r gosodiadau cyfredol yn unol â manylebau'r gwneuthurwr .

5. Profi Ansawdd Weld

Archwiliad Gweledol: Archwiliwch y glain weldio ar gyfer llyfnder, unffurfiaeth ac absenoldeb diffyg parhad gweladwy .

Profion treiddgar llifyn: Defnyddiwch dreiddiad llifyn i ganfod unrhyw ddiffygion torri wyneb yn y weld .

Profi Gronynnau Magnetig: Rhowch ronynnau magnetig i ganfod diffygion is -wyneb mewn deunyddiau ferromagnetig .

Profion radiograffig: Defnyddiwch belydrau-x neu belydrau gama i archwilio strwythur mewnol y weld ar gyfer diffygion cudd .

Profi Ultrasonic: Cyflogi tonnau ultrasonic i ganfod a dod o hyd i ddiffygion mewnol yn y weld .

Profi Plygu: Perfformio profion plygu i werthuso cryfder a hydwythedd y weld .

6. Cynnal a Chadw a Graddnodi

Amnewid rhannau sydd wedi'u difrodi: Disodli unrhyw geblau, cysylltwyr, neu nwyddau traul a nodwyd yn ystod arolygiad .

Graddnodi'r peiriant: Graddnodi'r peiriant weldio yn rheolaidd i sicrhau foltedd cywir ac allbwn cyfredol .

Gwiriwch Nodweddion Diogelwch: Sicrhewch fod switshis cau brys a systemau amddiffyn gorlwytho thermol yn gweithredu .

7. Nogfennaeth

Canfyddiadau Cofnodi: Dogfennu Canlyniadau'r Prawf ac unrhyw atgyweiriadau neu amnewidiadau a wnaed . Cadwch gofnodion ar gyfer cyfeirio a chydymffurfio yn y dyfodol .

Mae troi peiriant weldio yn cynnwys sawl cam i sicrhau ei fod yn gweithredu'n ddiogel ac yn effeithlon . Dyma ganllaw manwl ar sut i droi ymlaen a sefydlu'ch peiriant weldio:

1. Paratoadau

Gêr Diogelwch: Gwisgwch gêr amddiffynnol priodol bob amser, gan gynnwys helmed weldio, menig, a dillad amddiffynnol .

Ardal waith: Sicrhewch fod eich ardal waith yn lân, yn sych, ac yn rhydd o ddeunyddiau fflamadwy . cael diffoddwr tân gerllaw .

2. Archwiliwch y Peiriant

Gwiriwch am ddifrod: Archwiliwch y peiriant, ceblau, a chysylltiadau ar gyfer unrhyw ddifrod gweladwy neu wisgwch .

Nirion: Sicrhewch fod y peiriant wedi'i seilio'n iawn . atodwch y clamp daear i arwyneb metel glân, noeth .

3. Cysylltwch y cyflenwad pŵer

Ffynhonnell Pwer: Sicrhewch fod y ffynhonnell bŵer yn cyd -fynd â gofynion foltedd y peiriant (120V neu 240V) .

Plwg: Plygiwch y peiriant i mewn i allfa ddaear neu ffynhonnell pŵer addas .

4. Sefydlu'r electrod neu'r wifren

Weldio mig: Llwythwch y wifren weldio i mewn i'r porthwr gwifren . Sicrhewch fod y wifren yn cael ei bwydo trwy'r rholeri gyriant ac i mewn i'r leinin weldio leinin .

Weldio tig: Mewnosodwch yr electrod twngsten yn neiliad y ffagl a hogi'r domen os oes angen .

Weldio glynu: Mewnosodwch yr electrod yn y deiliad .

5. Addaswch y Gosodiadau

Foltedd ac amperage: Addaswch y gosodiadau foltedd ac amperage yn ôl trwch a math y deunydd . cyfeiriwch at lawlyfr neu siartiau weldio’r peiriant ar gyfer gosodiadau a argymhellir .

Cyflymder bwydo gwifren: Ar gyfer weldio MIG, addaswch y cyflymder porthiant gwifren i sicrhau bwydo llyfn a chyson .

6. Trowch y peiriant ymlaen

Newid pŵer: Lleolwch y switsh pŵer ar y peiriant a'i droi ymlaen .

Gwiriwch y dangosyddion: Sicrhewch fod dangosyddion neu oleuadau'r peiriant yn dangos ei fod yn cael ei bweru ymlaen ac yn barod i'w ddefnyddio .

7. Profwch yr Arc

Weldio: Perfformio weldio prawf ar ddarn o fetel sgrap i sicrhau bod y gosodiadau'n gywir a bod y peiriant yn gweithredu'n iawn .

Addasu yn ôl yr angen: Gwnewch unrhyw addasiadau angenrheidiol i'r gosodiadau yn seiliedig ar ganlyniadau weldio prawf .

8. Gwiriadau Diogelwch

Gwirio sylfaen: Sicrhewch fod y clamp daear ynghlwm yn ddiogel ac mae'r cysylltiad yn dynn .

Archwiliwch geblau: Sicrhewch fod yr holl geblau wedi'u cysylltu'n iawn ac yn rhydd o ddifrod .

9. Dechrau weldio

Sbarduno'r gwn: Ar gyfer weldio MiG a TIG, pwyswch y sbardun ar y gwn weldio i ddechrau'r arc .

Taro'r arc: Ar gyfer weldio ffon, taro'r arc trwy dapio'r electrod yn ysgafn ar y darn gwaith a'i dynnu yn ôl ychydig .

I ddefnyddio peiriant weldio trydan yn ddiogel ac yn effeithiol, dilynwch y camau manwl hyn a rhagofalon diogelwch:

Rhagofalon diogelwch

1. Gwisgwch offer amddiffynnol:

Helmed weldio: Amddiffyn llygaid ac wyneb rhag pelydrau UV a gwreichion .

Menig: Dyletswydd trwm, menig sy'n gwrthsefyll gwres .

Ffedog/siaced: Dillad sy'n gwrthsefyll fflam i amddiffyn rhag gwreichion a gwres .

Esgidiau: Esgidiau dur-toed ar gyfer amddiffyn traed .

Amddiffyn y glust: I amddiffyn rhag sŵn mewn amgylcheddau uchel .

2. Sicrhewch awyru cywir:

Gweithio mewn ardal wedi'i hawyru'n dda er mwyn osgoi anadlu mygdarth .

3. Diogelwch trydanol:

Nirion: Sicrhewch fod y peiriant weldio a'r darn gwaith wedi'u seilio'n iawn .

Arolygiad: Archwiliwch geblau a chysylltiadau yn rheolaidd am ddifrod .

Osgoi amodau gwlyb: Peidiwch â gweithredu'r peiriant mewn amodau gwlyb neu laith .

Defnyddiwch offer wedi'u hinswleiddio: Defnyddiwch ddeiliaid a menig electrod wedi'u hinswleiddio .

Sefydlu'r peiriant weldio

1. Darllenwch y llawlyfr: Ymgyfarwyddo â'r model penodol .

2. Gwiriwch gysylltiadau: Sicrhewch fod yr holl geblau a phibelli wedi'u cysylltu'n ddiogel .

3. Addasu Gosodiadau: Gosodwch y cerrynt a'r foltedd cywir yn ôl y deunydd a'r electrod sy'n cael ei ddefnyddio .

4. Ground y peiriant: Atodwch y clamp daear i arwyneb metel glân, noeth .

Gweithredu'r peiriant weldio

1. Trowch y peiriant ymlaen: Lleolwch y prif switsh pŵer a'i droi ar .

2. Cychwyn yr arc:

Weldio mig: Tynnwch y sbardun ar y gwn weldio i ddechrau'r arc .

Weldio tig: Crafwch y domen twngsten yn ysgafn yn erbyn y darn gwaith i ddechrau'r arc .

Weldio glynu: Taro'r electrod yn erbyn y metel i greu arc .

3. cynnal yr arc: Cadwch bellter cyson rhwng yr electrod a'r darn gwaith .

4. Monitro'r pwll weldio: Sicrhewch fod y pwll weldio hyd yn oed ac yn rhydd o splatter .

Gorffen ac archwilio

1. Glanhewch y weld: Tynnwch slag (mewn weldio ffon) a glanhewch yr ardal weldio .

2. Archwiliwch y weld: Gwiriwch am ddiffygion fel craciau, mandylledd, neu danseilio .

3. malu os oes angen: Defnyddiwch grinder i lyfnhau'r weld os oes angen .

Datrys problemau cyffredin

Mandylledd (tyllau bach): A achosir gan leithder, gosodiadau gwael, neu fetel budr .

Diffyg ymasiad (dim cysylltiad): Dim digon o wres, metel budr, neu faterion eraill .

Undercutting (Grooves): Gormod o wres, cyflymder gwael, neu ongl electrod anghywir .

Chwythu arc (symudiadau arc): Meysydd magnetig neu sylfaen ddrwg .

Mae angen gosod peiriant weldio yn ofalus, cadw at brotocolau diogelwch, a thechneg gywir . Dyma ganllaw cynhwysfawr ar sut i weithio gyda pheiriant weldio:

1. Rhagofalon diogelwch

Gêr amddiffynnol: Gwisgwch helmed weldio bob amser, menig, a dillad amddiffynnol .

Awyriad: Sicrhewch awyru cywir er mwyn osgoi anadlu mygdarth niweidiol .

Nirion: Tiriwch y peiriant weldio yn iawn i atal sioc drydan .

Diogelwch Tân: Cadwch yr ardal waith yn rhydd o ddeunyddiau fflamadwy a chael diffoddwr tân gerllaw .

2. Archwiliwch y Peiriant

Gwiriwch am ddifrod: Archwiliwch y peiriant, ceblau, a chysylltiadau ar gyfer unrhyw ddifrod gweladwy neu wisgwch .

Nirion: Sicrhewch fod y peiriant wedi'i seilio'n iawn . atodwch y clamp daear i arwyneb metel glân, noeth .

3. Cysylltwch y cyflenwad pŵer

Ffynhonnell Pwer: Sicrhewch fod y ffynhonnell bŵer yn cyd -fynd â gofynion foltedd y peiriant (120V neu 240V) .

Plwg: Plygiwch y peiriant i mewn i allfa ddaear neu ffynhonnell pŵer addas .

4. Sefydlu'r electrod neu'r wifren

Weldio mig: Llwythwch y wifren weldio i mewn i'r porthwr gwifren . Sicrhewch fod y wifren yn cael ei bwydo trwy'r rholeri gyriant ac i mewn i'r leinin weldio leinin .

Weldio tig: Mewnosodwch yr electrod twngsten yn neiliad y ffagl a hogi'r domen os oes angen .

Weldio glynu: Mewnosodwch yr electrod yn y deiliad .

5. Addaswch y Gosodiadau

Foltedd ac amperage: Addaswch y gosodiadau foltedd ac amperage yn ôl trwch a math y deunydd . cyfeiriwch at lawlyfr neu siartiau weldio’r peiriant ar gyfer gosodiadau a argymhellir .

Cyflymder bwydo gwifren: Ar gyfer weldio MIG, addaswch y cyflymder porthiant gwifren i sicrhau bwydo llyfn a chyson .

6. Trowch y peiriant ymlaen

Newid pŵer: Lleolwch y switsh pŵer ar y peiriant a'i droi ymlaen .

Gwiriwch y dangosyddion: Sicrhewch fod dangosyddion neu oleuadau'r peiriant yn dangos ei fod yn cael ei bweru ymlaen ac yn barod i'w ddefnyddio .

7. Profwch yr Arc

Weldio: Perfformio weldio prawf ar ddarn o fetel sgrap i sicrhau bod y gosodiadau'n gywir a bod y peiriant yn gweithredu'n iawn .

Addasu yn ôl yr angen: Gwnewch unrhyw addasiadau angenrheidiol i'r gosodiadau yn seiliedig ar ganlyniadau weldio prawf .

8. Technegau weldio

Cychwyn Arc: Ar gyfer weldio MIG a TIG, pwyswch y sbardun ar y gwn weldio i ddechrau'r arc . ar gyfer weldio ffon, taro'r arc trwy dapio'r electrod yn ysgafn ar y darn gwaith a'i dynnu yn ôl ychydig {.

Cynnig weldio: Symudwch y gwn weldio neu'r electrod ar hyd y cymal, gan gynnal cyflymder ac ongl gyson er mwyn sicrhau bod y metel tawdd yn cael ei ddosbarthu hyd yn oed .

Nwy cysgodi: Sicrhewch fod y nwy cysgodi yn llifo'n iawn i amddiffyn y weldiad rhag halogiad atmosfferig .

9. Oeri a solidiad

Hoeri: Wrth i'r gwn weldio symud i ffwrdd, mae'r pwll weldio tawdd yn oeri ac yn solidoli, gan ffurfio weldiad cryf, gwydn .

Arolygiad: Archwiliwch y weldio am ansawdd a chysondeb . Dylai weldio yn iawn fod yn llyfn, yn rhydd o ddiffygion, a chael treiddiad da .

10. Gofal ôl-weldio

Diffoddwch y peiriant: Diffoddwch y peiriant weldio a'i ddad -blygio o'r ffynhonnell bŵer .

Lanhau: Glanhewch yr ardal waith a storiwch y peiriant a'r offer yn iawn .

Archwiliwch y Weld: Perfformio archwiliad terfynol o'r weldio i sicrhau ei fod yn cwrdd â'r safonau gofynnol .

Mae peiriant weldio yn gweithio trwy ddefnyddio egni trydanol i greu arc trydan sy'n cynhyrchu gwres dwys, sy'n toddi ac yn asio rhannau metel gyda'i gilydd . Mae'r broses yn cynnwys sawl cydran a cham allweddol . Dyma esboniad manwl o sut mae peiriant weldio yn gweithio:

Cydrannau allweddol

1. Ffynhonnell pŵer:

Mae'r ffynhonnell bŵer yn darparu'r egni trydanol sydd ei angen i greu'r arc . gall fod yn gerrynt uniongyrchol (DC) neu ffynhonnell cerrynt eiledol (AC), yn dibynnu ar y math o broses weldio .

Weldio mig (nwy anadweithiol metel): Yn defnyddio porthiant gwifren parhaus a nwy cysgodi .

Weldio tig (nwy anadweithiol twngsten): Yn defnyddio electrod twngsten na ellir ei ddefnyddio a nwy cysgodi .

Weld (arc metel cysgodol) weldio: Yn defnyddio electrod wedi'i orchuddio â fflwcs .

2. electrod:

Yr electrod yw'r rhan sy'n cario'r cerrynt trydanol i'r darn gwaith . gall fod yn wifren (mewn mig), gwialen tungsten (mewn tig), neu wialen wedi'i gorchuddio â fflwcs (mewn weldio ffon) .

3. arc:

Mae'r arc yn cael ei greu pan ddaw'r electrod yn agos at y darn gwaith, ac mae'r cerrynt trydanol yn neidio'r bwlch rhyngddynt . Mae'r arc yn cynhyrchu tymereddau hyd at 6, 000 gradd F (3,300 gradd), sy'n toddi'r metel a'r electrod {{5}

4. Nwy cysgodi:

Mewn weldio MIG a TIG, defnyddir nwy cysgodi (argon, heliwm, neu gymysgedd fel arfer) i amddiffyn y metel tawdd rhag halogiad atmosfferig (ocsigen, nitrogen a lleithder) .

5. clamp daear:

Mae'r clamp daear yn cwblhau'r gylched drydanol trwy gysylltu'r darn gwaith â'r ffynhonnell bŵer . mae'n sicrhau bod y cerrynt trydanol yn llifo yn ôl i'r peiriant .

Sut mae'n gweithio

1. Cyflenwad pŵer:

Mae'r peiriant weldio wedi'i gysylltu â ffynhonnell bŵer (E . g ., 110V, 220V, neu 380v) . Mae'r pŵer yn cael ei drawsnewid yn foltedd addas a cherrynt ar gyfer weldio {{{6}

2. Cychwyn arc:

Mae'r electrod yn cael ei ddwyn yn agos at y darn gwaith, ac mae'r ffynhonnell bŵer yn cael ei actifadu . Mae'r cerrynt trydanol yn neidio'r bwlch rhwng yr electrod a'r darn gwaith, gan greu arc .

3. Cynhyrchu gwres:

Mae'r arc yn cynhyrchu gwres dwys, gan doddi'r electrod a'r darn gwaith . y metel tawdd o'r electrod a'r gymysgedd workpiece i ffurfio pwll weldio .

4. cysgodi:

Mewn weldio MIG a TIG, mae nwy cysgodi yn cael ei ryddhau o amgylch yr arc i amddiffyn y metel tawdd rhag ocsidiad a halogi . wrth weldio ffon, mae'r gorchudd fflwcs ar yr electrod yn llosgi i greu nwy amddiffynnol a slag .

5. Ffurfio weldio:

Mae'r metel tawdd yn y pwll weldio yn solidoli wrth iddo oeri, gan ffurfio bond cryf rhwng y darnau metel . Mae'r weldiwr yn symud yr electrod ar hyd y cymal i greu weldiad parhaus .

6. oeri a glanhau:

Ar ôl weldio, mae'r weldio yn oeri ac yn solidoli . wrth weldio ffon, mae'r slag yn cael ei naddu i ffwrdd i ddatgelu'r weld .

Mae peiriant weldio yn cynnwys sawl cydran allweddol, pob un yn chwarae rhan hanfodol yn y broses weldio . Dyma ddadansoddiad manwl o brif rannau peiriant weldio:

1. Ffynhonnell Pwer

Swyddogaeth: Mae'r ffynhonnell bŵer yn cyflenwi'r egni trydanol angenrheidiol i greu'r arc . gall fod naill ai'n newidydd neu'n wrthdröydd, ac mae'n nodweddiadol ei raddio yn amps .

Mathau: Mae gwahanol ffynonellau pŵer ar gael yn dibynnu ar yr allbwn a ddymunir a'r deunydd sy'n cael ei weithio ar . Er enghraifft, mae ffynonellau pŵer un cam yn addas ar gyfer tasgau ysgafn neu gartref, tra bod ffynonellau pŵer tri cham yn cael eu ffafrio ar gyfer gweithrediadau diwydiannol neu ddyletswydd trwm {.

2. Deiliad electrod

Swyddogaeth: Mae'r gydran hon yn dal yr electrod weldio yn ddiogel, gan ganiatáu i'r arc ffurfio rhwng y deunydd a'r cyflenwad pŵer .

Mathau: Mae electrodau'n dod mewn gwahanol fathau, mae pob un yn addas ar gyfer tasgau penodol . Mae'r dewis o electrod yn effeithio'n sylweddol ar gryfder ac ymddangosiad y cymal .

3. Panel Rheoli

Swyddogaeth: Mae'r panel rheoli yn caniatáu i weithredwyr addasu gosodiadau fel foltedd, cerrynt, a modd . Mae panel rheoli wedi'i ffurfweddu'n dda yn sicrhau manwl gywirdeb a gallu i addasu yn ystod y broses weldio .

Chydrannau: Mae cydrannau allweddol paneli rheoli yn cynnwys switshis pŵer, goleuadau dangosydd, bwlynau rheoli, ac arddangosfeydd digidol .

4. Clamp daear

Swyddogaeth: Mae'r clamp daear yn cwblhau'r gylched drydanol trwy gysylltu'r darn gwaith â'r peiriant weldio . mae'n sicrhau bod y cerrynt trydanol yn llifo trwy'r darn gwaith ac yn cwblhau'r gylched weldio .

Mhwysigrwydd: Mae angen cysylltiad daear da i gwblhau'r gylched a sicrhau gweithrediad diogel .

5. System oeri

Swyddogaeth: Mae'r system oeri yn atal gorboethi yn ystod defnydd hirfaith . Gall hyn gynnwys oeri aer neu ddŵr, yn dibynnu ar y dyluniad .

Mhwysigrwydd: Mae oeri cywir yn hanfodol i gynnal perfformiad a hirhoedledd, yn enwedig mewn gosodiadau diwydiannol .

6. Bwydydd Gwifren (ar gyfer weldio MIG)

Swyddogaeth: Mae'r peiriant bwydo gwifren yn gyfrifol am fwydo'r wifren weldio trwy'r gwn weldio ac i mewn i'r pwll weldio . Mae'n cynnwys modur, rholeri gyrru, a sbŵl wifren .

Mhwysigrwydd: Mae mecanwaith bwydo sy'n cael ei yrru gan fodur yn sicrhau porthiant gwifren llyfn a chyson, gan leihau'r siawns o jamiau gwifren neu anghysondebau yn y glain weldio .

7. Gwn weldio (ar gyfer weldio mig)

Swyddogaeth: Defnyddir y gwn weldio, a elwir hefyd yn ffagl, i gyfarwyddo'r wifren a chreu'r arc . mae'n cynnwys sbardun, ffroenell, a blaen cyswllt .

Mhwysigrwydd: Mae'r gwn weldio yn rhan hanfodol ar gyfer rheoli'r arc a sicrhau weldiad llyfn, cyson .

8. System nwy cysgodi (ar gyfer weldio MIG/TIG)

Swyddogaeth: Mae'r system nwy cysgodi yn amddiffyn y pwll weldio rhag halogiad atmosfferig . Mae'n cynnwys rheolydd nwy, mesurydd pwysau, a llifddwr .

Mhwysigrwydd: Mae llif nwy cysgodi cywir yn sicrhau weldiad glân a manwl gywir, gan ei wneud yn ddelfrydol ar gyfer weldio deunyddiau tenau .

9. Electrod (ar gyfer weldio ffon)

Swyddogaeth: Defnyddir yr electrod wrth weldio ffon i greu'r arc a gwasanaethu fel deunydd llenwi . Mae'n cael ei fewnosod yn naliwr yr electrod .

Mhwysigrwydd: Mae'r dewis o electrod yn effeithio'n sylweddol ar gryfder ac ymddangosiad y cymal .

10. Gêr amddiffynnol

Swyddogaeth: Offer diogelwch, gan gynnwys helmedau, menig, a dillad, yn cysgodi'r gweithredwr rhag ymbelydredd niweidiol, gwreichion, a gwres .

Mhwysigrwydd: Mae gêr amddiffynnol cywir yn hanfodol i atal anafiadau yn ystod gweithrediad .

Mae yna sawl math o beiriant weldio, pob un wedi'i ddylunio ar gyfer prosesau a chymwysiadau weldio penodol . Dyma'r mathau mwyaf cyffredin o beiriannau weldio:

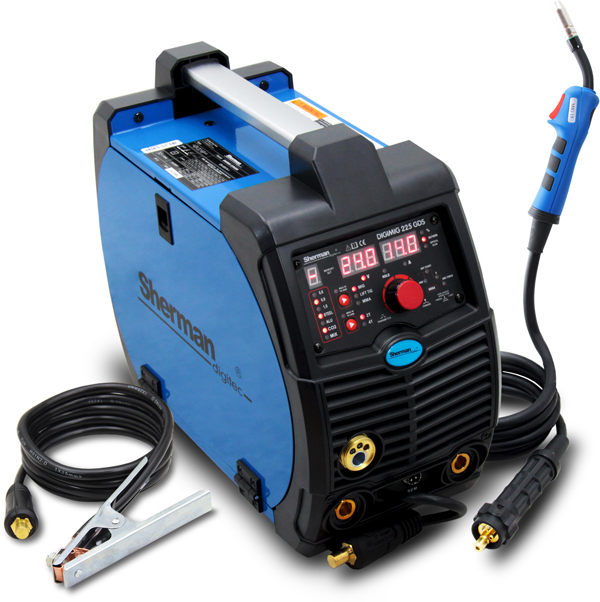

1. Peiriant weldio MIG (Nwy Anadweithiol Metel)

Disgrifiadau: Mae weldio mig, a elwir hefyd yn weldio arc metel nwy (GMAW), yn defnyddio porthiant gwifren parhaus a nwy cysgodi i amddiffyn y pwll weldio .

Gweithrediad:

Porthiant gwifren: Mae sbŵl o wifren yn cael ei bwydo'n barhaus trwy'r gwn weldio i'r pwll weldio .

Nwy cysgodi: Mae nwy anadweithiol (argon neu gymysgedd fel arfer) yn amddiffyn y pwll weldio rhag halogiad atmosfferig .

Cychwyn Arc: Mae'r arc yn cael ei gychwyn trwy dynnu'r sbardun ar y gwn weldio .

Manteision:

Goryrru: Mae weldio MIG yn gymharol gyflym ac effeithlon .

Rhwyddineb ei ddefnyddio: Mae'n haws dysgu a defnyddio o'i gymharu â dulliau weldio eraill .

Amlochredd: Addas ar gyfer ystod eang o ddeunyddiau a thrwch .

Ngheisiadau: A ddefnyddir yn gyffredin mewn atgyweirio modurol, saernïo ac adeiladu .

2. Peiriant weldio tig (nwy anadweithiol twngsten)

Disgrifiadau: Mae weldio TIG, a elwir hefyd yn Weldio Arc Twngsten Nwy (GTAW), yn defnyddio electrod twngsten na ellir ei ddefnyddio a nwy cysgodi .

Gweithrediad:

Electrode Twngsten: Mae electrod twngsten na ellir ei drin yn creu'r arc .

Nwy cysgodi: Mae nwy anadweithiol (argon fel arfer) yn amddiffyn y pwll weldio .

Gwialen lenwi: Mae gwialen llenwi ar wahân yn cael ei hychwanegu â llaw at y pwll weldio yn ôl yr angen .

Manteision:

Manwl gywirdeb: Mae weldio TIG yn caniatáu ar gyfer rheolaeth fanwl gywir dros y weld, gan ei wneud yn ddelfrydol ar gyfer gwaith manwl .

Ansawdd Uchel: Yn cynhyrchu weldiadau glân o ansawdd uchel heb lawer o splatter .

Amlochredd: Addas ar gyfer weldio deunyddiau tenau ac ystod eang o fetelau .

Ngheisiadau: A ddefnyddir yn gyffredin mewn awyrofod, gweithgynhyrchu beiciau, a gwaith metel artistig .

3. Ffon (weldio arc metel cysgodol) peiriant weldio

Disgrifiadau: Mae weldio ffon, a elwir hefyd yn weldio arc metel cysgodol (Smaw), yn defnyddio electrod traul wedi'i orchuddio â fflwcs .

Gweithrediad:

Electrod: Mae electrod traul yn cael ei ddal mewn clamp weldio .

Cychwyn Arc: Mae'r arc yn cael ei daro trwy gyffwrdd â'r electrod i'r darn gwaith ac yna ei dynnu yn ôl ychydig .

Tynnu Slag: Ar ôl weldio, rhaid naddu'r slag i ffwrdd i ddatgelu'r weld .

Manteision:

Chludadwyedd: Mae offer weldio ffon yn gyffredinol yn fwy cludadwy a symlach i'w sefydlu .

Amlochredd: Addas i'w ddefnyddio yn yr awyr agored a gellir ei ddefnyddio mewn gwahanol swyddi (gwastad, fertigol, uwchben) .

Cost-effeithiol: Yn gyffredinol yn rhatach nag offer weldio mig neu tig .

Ngheisiadau: A ddefnyddir yn gyffredin wrth adeiladu, weldio piblinell, a gwaith atgyweirio .

4. Peiriant Weldio Arc wedi'i Gorffennu (FCAW)

Disgrifiadau: Mae weldio arc wedi'i gorffio â fflwcs yn defnyddio gwifren tiwbaidd wedi'i llenwi â fflwcs a nwy cysgodi .

Gweithrediad:

Porthiant gwifren: Mae gwifren â fflwcs yn cael ei bwydo trwy'r gwn weldio .

Nwy cysgodi: Mae nwy anadweithiol yn amddiffyn y pwll weldio .

Cychwyn Arc: Mae'r arc yn cael ei gychwyn trwy dynnu'r sbardun ar y gwn weldio .

Manteision:

Cyfradd dyddodi uchel: Yn gyflymach na weldio ffon .

Amlochredd: Addas ar gyfer deunyddiau trwchus a defnydd awyr agored .

Rhwyddineb ei ddefnyddio: Tebyg i weldio mig ond gydag opsiwn hunan-gysgodi .

Ngheisiadau: A ddefnyddir yn gyffredin mewn saernïo ac adeiladu trwm .

5. Peiriant weldio aml-broses

Disgrifiadau: Mae peiriannau weldio aml-broses yn cyfuno prosesau weldio lluosog yn un uned .

Gweithrediad:

Amlochredd: Yn gallu newid rhwng mig, tig, glynu, ac weithiau weldio â fflwcs â fflwcs .

Gosodiadau: Addaswch y gosodiadau peiriant i gyd -fynd â'r broses weldio a ddymunir .

Manteision:

Hyblygrwydd: Addas ar gyfer tasgau a deunyddiau weldio amrywiol .

Cost-effeithiol: Yn lleihau'r angen am beiriannau lluosog .

Ngheisiadau: Delfrydol ar gyfer gweithdai a gweithwyr proffesiynol sydd angen amlochredd .

6. Nhorrwr plasma

Disgrifiadau: Mae torrwr plasma yn defnyddio jet cyflymder uchel o nwy ïoneiddiedig i dorri trwy fetel .

Gweithrediad:

Cychwyn Arc: Mae'r arc yn cael ei gychwyn rhwng yr electrod a'r darn gwaith .

Llif nwy: Mae nwy cywasgedig yn cael ei chwythu trwy'r ffroenell, gan greu jet plasma .

Manteision:

Manwl gywirdeb: Yn darparu toriadau glân, manwl gywir .

Goryrru: Yn gyflymach na thorri tanwydd oxy .

Ngheisiadau: A ddefnyddir yn gyffredin mewn saernïo metel, atgyweirio modurol, ac adeiladu .

7. Peiriant weldio a thorri ocsy-tanwydd

Disgrifiadau: Mae weldio tanwydd ocsy yn defnyddio cymysgedd o ocsigen a nwy tanwydd (asetylen fel arfer) i greu fflam tymheredd uchel .

Gweithrediad:

Fflamau: Defnyddir y fflam i gynhesu'r metel i'w bwynt toddi .

Gwialen Llenwi: Defnyddir gwialen llenwi i ychwanegu deunydd at y cymal .

Manteision:

Amlochredd: Addas ar gyfer weldio, torri, a brazing .

Chludadwyedd: Cludadwy a hawdd ei ddefnyddio mewn amrywiol amgylcheddau .

Ngheisiadau: A ddefnyddir yn gyffredin mewn gwaith atgyweirio, gwneuthuriad metel, ac adeiladu .
