Sut i Wneud Offer Diemwnt

Mae'r broses o wneud offer diemwnt yn cynnwys sawl cam cymhleth a gall amrywio yn dibynnu ar y math penodol o offeryn sy'n cael ei weithgynhyrchu . Dyma drosolwg cynhwysfawr o'r dulliau a'r prosesau cyffredin a ddefnyddir yn y diwydiant:

1. Paratoi deunydd crai

Dewis gronynnau diemwnt: Dewiswch ronynnau diemwnt priodol yn seiliedig ar faint grawn, siâp a chrynodiad . Gellir defnyddio diemwntau naturiol a synthetig {.

Dewis deunydd bondio: Dewiswch ddeunyddiau bondio addas fel bondiau metel (e . g ., copr, cobalt, nicel) neu fondiau resin, yn dibynnu ar ofynion perfformiad yr offeryn .

2. Cymysgu

Dosbarthiad unffurf: Cymysgwch ronynnau diemwnt a deunyddiau bondio mewn cymhareb benodol i sicrhau dosbarthiad unffurf . Gellir gwneud hyn gan ddefnyddio troi mecanyddol neu felino pêl .

3. pwyso a siapio

Dyluniad mowld: Dylunio mowldiau arbenigol yn seiliedig ar siâp yr offeryn .

Gwasgu oer: Rhowch y gymysgedd yn y mowld ac yn oer pwyswch ef i ffurfio siâp rhagarweiniol .

Gwasgu poeth: Perfformio gwasgu poeth o dan dymheredd a gwasgedd rheoledig (sy'n addas ar gyfer bondiau metel) i sicrhau bond cryf rhwng diemwntau a'r deunydd bondio .

4. sintering

Solidoli'r bond: Mae sintro yn gam hanfodol gyda'r nod o gadarnhau'r deunydd bondio a gwella cryfder yr offeryn .

Dulliau sintro:

Sintring gwasg boeth: Cyffredin ar gyfer offer diemwnt perfformiad uchel fel llafnau llifio .

Gwasg oer ac yna sintro: A ddefnyddir ar gyfer offer â siapiau cymhleth neu fondiau tymheredd isel .

Rheoli tymheredd a phwysau: Sicrhewch reolaeth gywir i osgoi diraddio diemwnt, fel carbonization neu golled .

5. ôl-brosesu

Trimio: Perfformio prosesu mecanyddol fel torri, troi a malu i gyflawni dimensiynau manwl gywir .

Triniaeth arwyneb: Cymhwyso haenau neu sgleinio gwrth-rwd i wella ymddangosiad a gwydnwch yr offeryn .

Hymgorffori: Atodwch y segmentau diemwnt sintered i sylfaen yr offeryn (e . g ., swbstrad dur) .

6. Arolygu ansawdd

Archwiliad Ymddangosiad: Gwiriwch a yw maint a siâp yr offeryn yn cwrdd â'r manylebau .

Profi Perfformiad: Cynnal profion i sicrhau bod yr offeryn yn perfformio'n optimaidd .

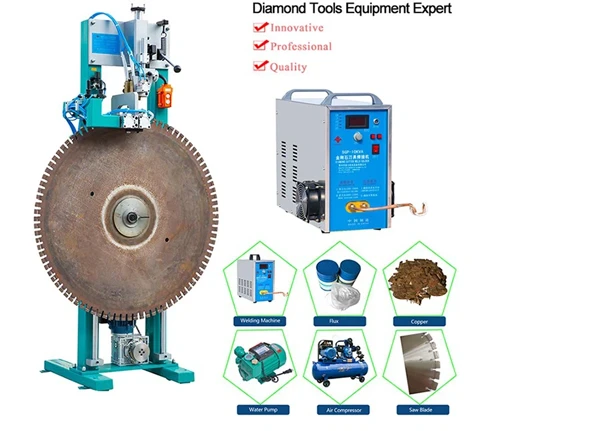

Diamond-tools1

Dulliau Gweithgynhyrchu Penodol

1. Offer wedi'u gorchuddio â ffilmiau tenau: Gwneir y rhain trwy adneuo ffilmiau tenau diemwnt ar swbstrad ag anhyblygedd da a nodweddion tymheredd uchel trwy ddyddodiad anwedd cemegol (CVD) . Gall y deunyddiau swbstrad gynnwys cerameg Si₃n₄, carbidau smentio WC-Co, a metel w .}

2. Offer weldio diemwnt ffilm trwchus: Mae'r broses yn cynnwys paratoi ffilm diemwnt ardal fawr, ei thorri i'r siâp gofynnol, weldio’r ffilm drwchus diemwnt i’r swbstrad teclyn, a malu/sgleinio’r ymyl arloesol .

3. Offer corff sintred diemwnt: Mae gronynnau diemwnt yn gymysg ag asiant bondio ac yn sintro i mewn i'r deunydd sylfaen rholer o dan bwysedd uchel a thymheredd uchel .

4. Offer diemwnt grisial sengl: Mae'r rhain fel arfer yn trwsio'r grisial sengl diemwnt ar ben torrwr bach, sydd wedyn yn cael ei osod ar yr offeryn troi gyda sgriwiau neu blatiau pwysau .

Dulliau Electroplating

1. Electroplatio positif: Mae gronynnau diemwnt yn cael eu dosbarthu ar hap ar wyneb y proffil a'u gosod gan nicel electroplated . Mae'r dull hwn yn arwain at arwyneb mwy garw ac mae'n addas ar gyfer cymwysiadau sy'n gofyn am erydiad uchel a garwedd uchel {.

2. gwrthdroi electroplatio: Mae gronynnau diemwnt ynghlwm wrth wyneb y swbstrad gan ddefnyddio electroplatio gwrthdroi . Mae'r dull hwn yn caniatáu ar gyfer dosbarthu gronynnau diemwnt yn fanwl gywir ac mae'n addas ar gyfer peiriannu manwl uchel .

Camau proses sintro ar gyfer rholeri gwisgo

Paratoi mowld 1.: Gosodwch y corff rholer gwisgo parod mewn marw wedi'i wneud o ddur offeryn gwaith poeth .

2. Llenwad cotio diemwnt: Cymysgwch ronynnau diemwnt ag asiant bondio a'u tywallt i'r mowld .

3. sintro pwysedd uchel: Compact o dan bwysedd uchel a sinter i siâp mewn amgylchedd tymheredd uchel .

4. oeri a gorffen: Ar ôl oeri, mae'r offeryn wedi'i beiriannu'n fân i'w siâp terfynol ac mae'r grawn diemwnt yn agored .

Beth yw manteision defnyddio offer diemwnt mewn gweithgynhyrchu

Mae defnyddio offer diemwnt mewn gweithgynhyrchu yn cynnig ystod eang o fuddion a all wella manwl gywirdeb, effeithlonrwydd a chynhyrchedd cyffredinol . yn sylweddol dyma'r manteision allweddol:

1. Caledwch a gwydnwch uwch

Mae offer diemwnt yn hysbys am eu caledwch heb ei gyfateb, sy'n caniatáu iddynt gynnal ymylon torri miniog dros gyfnodau estynedig . Mae hyn yn arwain at doriadau manwl gywir heb lawer o wisgo, gan sicrhau perfformiad cyson a hirhoedledd offer cynyddol . Mae'r nodwedd hon yn arbennig o fuddiol yn gofyn am geisiadau'n arbennig o}

2. Sefydlogrwydd thermol uchel

Mae gan offer diemwnt bwynt toddi uchel a dargludedd thermol rhagorol, sy'n caniatáu iddynt wrthsefyll tymereddau eithafol a gynhyrchir yn ystod prosesau peiriannu . Mae'r sefydlogrwydd thermol hwn yn lleihau'r risg o ddadffurfiad neu fethiant offer, gan sicrhau bod perfformiad cyson a lleihau'r amser segur ar gyfer newidiadau offer hefyd yn helpu i fod yn help. Uniondeb .

3. Cyfernod ffrithiant isel

Mae cyfernod ffrithiant isel offer diemwnt yn lleihau grymoedd torri ac yn lleihau cynhyrchu gwres . Mae hyn yn arwain at weithrediadau peiriannu esmwythach, llai o wisgo offer, a gwell gorffeniadau arwyneb ar y darn gwaith . yn ychwanegol, yn ychwanegol, mae ansawdd cemegol y mwyaf o ddiamwntau yn gwrthdroi gwrthdroi gorddi o ddiamwntau. arwyneb .

4. Amlochredd ar draws deunyddiau

Mae offer diemwnt yn effeithiol ar ystod eang o ddeunyddiau, o bolymerau meddal i gerameg galed a metelau . Maent yn arbennig o ddefnyddiol ar gyfer peiriannu deunyddiau anodd eu torri fel graffit, aloion alwminiwm silicon uchel, a cherameg {{4}, mae hyn yn eu gwneud yn yr amryddion hwn, yn eu gwneud yn annu i mewn, ac mae hyn yn eu gwneud Defnyddir deunyddiau .

5. Manwl gywirdeb ac effeithlonrwydd uchel

Mae sefydlogrwydd cynhenid offer diemwnt o dan rymoedd torri yn caniatáu ar gyfer cynhyrchu cydrannau â manwl gywirdeb a chywirdeb digymar . Mae'r sefydlogrwydd hwn yn sicrhau bod goddefiannau tynn yn cael eu cynnal trwy gydol y broses beiriannu, sy'n hollbwysig mewn diwydiannau lle mae dimensiwn cydran yn caniatáu torri a dibynadwyedd yn uniongyrchol}}} cyflymderau a phorthiant heb gyfaddawdu ar ansawdd .

Diamond-tools2

6. Llai o angen am brosesau gorffen eilaidd

Mae'r manwl gywirdeb a'r gorffeniad arwyneb o ansawdd uchel a gyflawnir trwy beiriannu diemwnt yn aml yn dileu'r angen am gamau peiriannu lluosog a thriniaethau ôl-brosesu . Mae'r gostyngiad hwn mewn prosesau eilaidd yn cyflymu amseroedd cynhyrchu ac yn gostwng costau gweithgynhyrchu cyffredinol, gan wella effeithlonrwydd gweithredol .

7. Gwydnwch cydran gwell

Mae cydrannau sydd wedi'u peiriannu ag offer diemwnt yn aml yn dangos gwell gwydnwch oherwydd gorffeniad wyneb uwchraddol a manwl gywirdeb a gyflawnwyd . Mae arwyneb llyfnach yn lleihau ffrithiant a gwisgo mewn rhannau symudol, gan ymestyn hyd oes y gydran a sicrhau ffit a swyddogaeth gywir mewn gwasanaethau a systemau {.

8. Effeithlonrwydd gweithredol a chost-effeithiolrwydd

Mae'r defnydd o offer diemwnt mewn peiriannu CNC yn gwella effeithlonrwydd gweithredol trwy leihau amlder newidiadau offer a lleihau amser segur . mae perfformiad offer diemwnt cyson yn hybu cynhyrchiant ac yn lleihau costau, gan wneud peiriannu diemwnt yn ddatrysiad cost-effeithiol ar gyfer cynhyrchu cyfraith uchel {}}}}}}}}}}}

9. Torri llyfn gyda llai o amser segur

Mae offer diemwnt wedi'u cynllunio i leihau ffrithiant a chynhyrchu gwres yn ystod y llawdriniaeth, gan wneud prosesau'n llyfnach ac mae angen llai o bŵer . Mae hyn yn arwain at lai o amser segur, gan fod y tebygolrwydd o orboethi neu ddifrod offer yn lleihau'n sylweddol {.

10. Gorffeniadau o ansawdd uchel yn gyson

Mae cyflawni gorffeniad di-ffael yn hanfodol mewn llawer o ddiwydiannau . Mae offer diemwnt yn darparu ymylon llyfn a chanlyniadau caboledig, gan ddileu'r angen am ôl-brosesu gormodol . Mae hyn yn sicrhau canlyniadau uwch gyda llai o ymdrech, gan arbed amser ac adnoddau {.

Sut i atgyweirio offer diemwnt

Gall atgyweirio offer diemwnt fod yn broses gymhleth, ond mae'n hanfodol ar gyfer cynnal eu perfformiad a'u hirhoedledd . Dyma rai dulliau a thechnegau cyffredin a ddefnyddir i atgyweirio offer diemwnt:

1. Lapio ac ail -lunio

Mae lapio yn broses lle mae wyneb rhaca uchaf yr offeryn diemwnt yn ddaear i greu ymyl newydd . Mae'r dull hwn yn effeithiol ar gyfer adfer miniogrwydd yr offeryn ac fe'i defnyddir yn aml ar gyfer offer fel llafnau llif diemwnt ac olwynion malu {.

2. Ail-radiusing

Mewn rhai achosion, efallai y bydd angen ail-radio'r teclyn diemwnt i adfer ei siâp a'i ymarferoldeb gwreiddiol . Mae'r broses hon yn cynnwys ail-lunio'r ymyl arloesol i'w fanylebau gwreiddiol . Gellir ail-radiusing pan fydd angen, ac argymhellir cael dyfynbris a chymeradwyaeth cyn mynd ymlaen}}}}}

3. Gwasanaethau Brazing

Os yw diemwnt yn cael ei ddadleoli o'r shank neu sylfaen fewnosod yr offeryn, gellir defnyddio gwasanaethau preswylio i'w ail -gysylltu . Mae hyn yn sicrhau bod yr offeryn yn parhau i fod yn gyfan ac yn swyddogaethol .

4. Arwyneb Roughening

Mae garw wyneb yn dechneg a ddefnyddir i wella'r grym integreiddio mecanyddol rhwng y diemwnt a'r swbstrad metel . Gellir gwneud hyn trwy greu pyllau a chraciau bach ar yr wyneb diemwnt, gan wella'r effaith "cadwyn angor mecanyddol" {.

5. Dyddodiad Electroplatio a Anwedd Cemegol (CVD)

Gellir defnyddio electroplatio i wella'r bond rhwng y gronynnau diemwnt a gellir defnyddio'r swbstrad offer . technoleg CVD hefyd i atgyweirio offer diemwnt trwy adneuo deunydd diemwnt newydd yn y bylchau ac ar wyneb yr offeryn . Mae'r dull hwn yn atgyweirio'r offeryn, yn atgyweirio'r offeryn, yn gwella'r offeryn, ond yn gwisgo}, ac yn gwisgo}, yn gwisgo ei rym, ac yn gwella'r offeryn.

6. Dull Ultrasonic

Mae'r dull ultrasonic yn cynnwys defnyddio tonnau sain amledd uchel i greu dirgryniadau mecanyddol dwys a cavitation . Gall y broses hon wneud y gorchudd yn fwy cryno, llyfn ac unffurf, gan wella'r bond rhwng y gronynnau diemwnt a'r swbstrad {{2}

Diamond-tools3

7. Addasiad Arwyneb Gronynnau

Mae'r dull hwn yn cynnwys ocsideiddio'r gronynnau diemwnt i ffurfio grwpiau cemegol hydroffilig ar yr wyneb, gan wella'r bond rhwng y diemwnt a'r haen platio . Gellir gwella hyn ymhellach trwy ddisodli'r grwpiau hydroffilig â genynnau organig mwy hydroffilig {.

8. Gwerthuso offer am ddim

Mae rhai gwasanaethau atgyweirio yn cynnig gwerthusiad offer am ddim i ddarparu gwybodaeth benodol am gyflwr yr offeryn a'r opsiynau atgyweirio gorau . Gall hyn helpu i asesu dichonoldeb a chost yr atgyweiriad .

sut i ddefnyddio teclyn aml diemwnt

Gall defnyddio teclyn aml-diemwnt, fel aml-le mewn paentio diemwnt, gyflymu'ch gwaith yn sylweddol wrth gynnal manwl gywirdeb . Dyma ganllaw cynhwysfawr ar sut i ddefnyddio offer aml-diemwnt yn effeithiol:

Deall offer aml-diemwnt

Mae offer aml-diemwnt, fel aml-weithwyr mewn paentio diemwnt, yn caniatáu ichi osod diemwntau neu ymarferion lluosog ar unwaith, gan leihau'r amser sy'n ofynnol i gwblhau prosiect . Mae'r offer hyn yn dod mewn gwahanol fathau a meintiau, pob un yn addas ar gyfer gwahanol dasgau:

Aml-dalwyr plastig: Ysgafn a rhad, delfrydol ar gyfer dechreuwyr .

Aml-dalwyr metel: Yn fwy gwydn a manwl gywir, yn cael ei ffafrio gan ddefnyddwyr profiadol .

Aml-gyflwyr onglog: Wedi'i gynllunio i gyrraedd ardaloedd lletchwith, fel ymylon a chorneli .

Dewis yr aml-lead iawn

Mae dewis yr aml-lead cywir yn dibynnu ar faint yr ardal rydych chi'n gweithio arni:

Ar gyfer ardaloedd bach neu batrymau cymhleth, mae aml-le 2 i 4- yn cynnig gwell rheolaeth a chywirdeb .

Ar gyfer blociau lliw mawr, mae offeryn blaen 6 i 10- yn gorchuddio mwy o ardal yn gyflym ac yn lleihau blinder dwylo .

Atodi a pharatoi eich aml-le

Tynnwch y domen sengl: Tynnwch y placer sengl yn ofalus o'ch beiro .

Atodi'r aml-le: Gwthiwch yr aml-le i mewn i gasgen y gorlan nes ei fod yn ddiogel .

Llwythwch Eich Cwyr: Pwyswch yr aml-le i mewn i'ch cwyr neu'ch gel i orchuddio'r awgrymiadau . Mae hyn yn sicrhau bod y driliau'n glynu'n dda a pheidiwch â llithro i ffwrdd .

Diamond-tools5

Technegau ar gyfer aml-leoliad effeithiol

Defnyddiwch hambwrdd rhigol: Arllwyswch eich driliau i hambwrdd rhigol a'i ysgwyd yn ysgafn i alinio'r driliau yn rhesi taclus . Mae'n haws eu codi a'u gosod yn gywir .

Dechreuwch gyda Lliwiau Tywyll: Mae'n haws gweld ac alinio . Gall ymarfer gyda driliau lliw tywyll helpu i adeiladu cof cyhyrau ar gyfer lleoliad cywir .

Gadewch Fwlch: Os ydych chi'n gweithio ar adran â gofod tynn, rhowch ddril ychydig oddi ar y ganolfan yn gyntaf . yna aliniwch eich aml-leolydd â'r dril hwnnw i gael gwell cywirdeb .

Awgrymiadau i Ddechreuwyr

Dechreuwch gyda TIP 4- aml-le: Mae'n ddigon bach i reoli ond yn ddigon mawr i gyflymu pethau .

Profwch ar flociau lliw bach: Gall ardaloedd mawr ymddangos yn apelgar, ond mae adrannau llai yn gadael ichi fireinio'ch techneg heb gael eich llethu .

Defnyddio teclyn sythu: Ar ôl gosod, rhedeg sythwr dros eich driliau i'w halinio'n daclus a thrwsio unrhyw gamosodiadau bach .

Camgymeriadau cyffredin i'w hosgoi

Gorlwytho'r aml-le: Gall gosod gormod o ymarferion ar unwaith arwain at linellau cam a gwastraffu gwallau trwsio .

Defnyddio aml-leoedd ar ardaloedd manwl: Ar gyfer rhannau â lliwiau lluosog neu batrymau cymhleth, dychwelwch i un domen neu aml-le bach .

Esgeuluso'r cwyr: Ni fydd aml-leygwr sych neu wael yn codi driliau yn iawn . Cwyr ailymgeisio yn ôl yr angen i gynnal gafael .

Technegau uwch i hybu effeithlonrwydd

Fertigol vs . Lleoliad llorweddol: Ymarfer gosod driliau yn y ddau gyfeiriadedd . Gall lleoliad fertigol fod yn ddefnyddiol ar gyfer colofnau tynn, tra bod llorweddol yn rhagori mewn rhesi .

Defnyddio corlannau lluosog: Sefydlu sawl corlannau, pob un ag aml-gyflenwyr o wahanol . Mae hyn yn caniatáu ichi newid offer yn gyflym yn seiliedig ar yr ardal rydych chi'n gweithio arno .

Cyfuno â sythwyr: Rhowch ymarferion gydag un gorlan, yna dilynwch gyda sythwr i berffeithio'ch rhesi . Mae'r combo hwn yn gwneud y mwyaf o gyflymder a manwl gywirdeb .
